產品介紹:

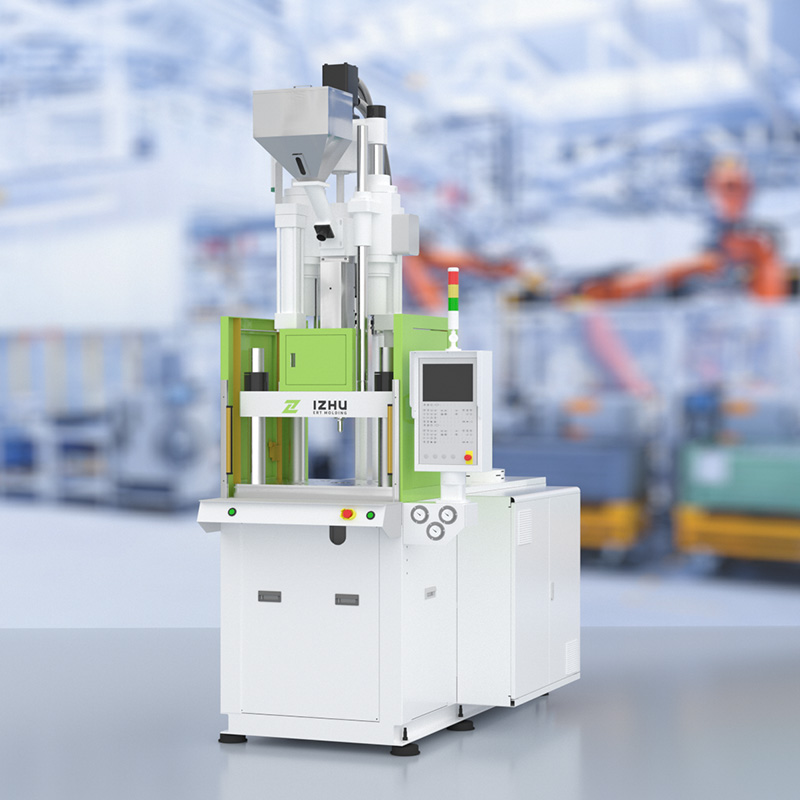

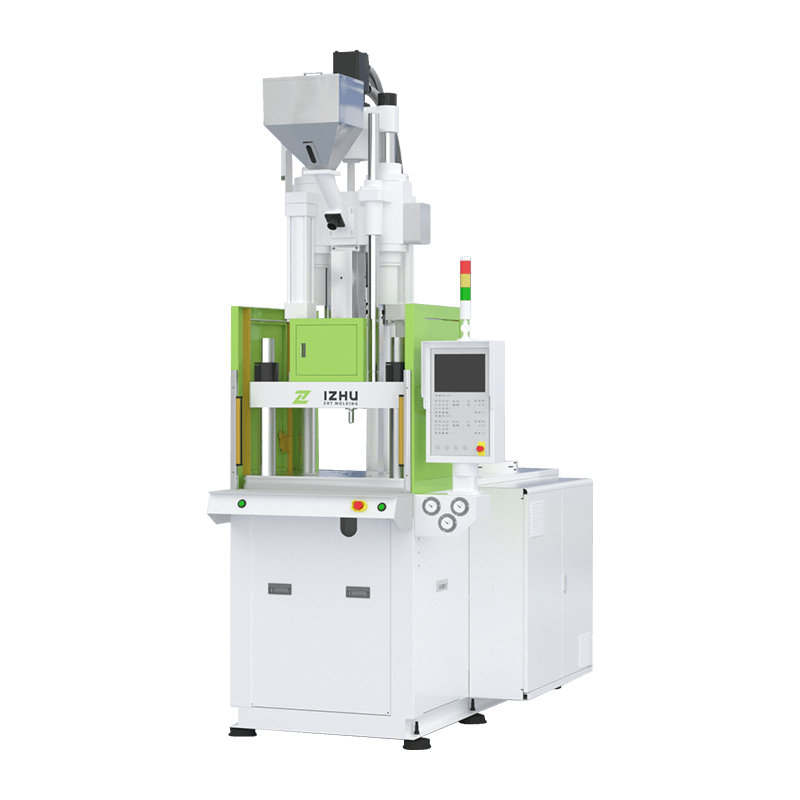

標準立式注塑機是一種垂直合模、垂直注射的注塑設備,采用立式布局,合模與注射方向均沿垂直軸線運動,節省空間,便于人工或機械手放置嵌件,適合需要高精度對位的復雜零件生產。
標準立式注塑機是一種垂直合模、垂直注射的注塑設備,采用立式布局,合模與注射方向均沿垂直軸線運動,節省空間,便于人工或機械手放置嵌件,適合需要高精度對位的復雜零件生產。
13862107502
silver@szlz.com.cn
系列特點:
● 立式鎖模,立式射出,適用于二次成型產品
● 選項:電動射出系統,標準伺服系統
● 鎖模力200噸以上機型需要根據需求定制
機器優勢:
立式鎖模 & 立式射出設計
● 適合嵌件成型、二次注塑(包膠),便于人工或機械手精準放置嵌件,提高生產穩定性
● 垂直合模結構減少占地面積,適合緊湊型車間布局
高精度成型
● 減少飛邊和毛刺,提升產品良率,適用于精密電子件、醫療制品、汽車零部件等對尺寸要求嚴格的產品
電動/伺服系統可選
● 電動射出系統:節能高效,適合高精度、高響應要求的成型工藝(如光學件、薄壁件)
● 標準伺服系統:穩定可靠,適用于常規注塑需求,平衡能耗與性能
大噸位定制化能力
● 200噸以上鎖模力機型可定制,滿足大型嵌件、厚壁件或多材料復合注塑需求
● 可根據客戶需求調整模板尺寸、頂出方式等配置
自動化兼容
● 可搭配機械手、模內貼標(IML)、視覺檢測等自動化系統,實現高效量產
● 支持多工位轉盤或滑板設計,提升多色/多材料注塑效率
多材料適配
● 支持雙色、軟硬膠復合等特殊工藝
節省空間
● 立式設計占地面積小,適合緊湊型生產布局
應用領域:
電子電器
● 精密接插件、傳感器封裝、電感線圈包膠等
汽車零部件
● 傳感器外殼、線束接插件、內飾件等
醫療制品
● 注射器組件、實驗室耗材、手術器械手柄等
五金包膠
● 金屬嵌件注塑、工具手柄、廚具配件等
日用品
● 化妝品包裝、家居用品、玩具等
工業零件
● 螺紋件、光學部件、新能源組件等
| 項目 | 單位 | LZ-350/LZ-350D/LZ-350-2R | LZ-450/LZ-450D/LZ-450-2R | LZ-600/LZ-600D/LZ-600-2R | LZ-800/LZ-800D/LZ-800-2R | LZ-1000/LZ-100OD/LZ-1000-2R | LZ-1200/LZ-1200D/LZ-1200-2R | LZ-1600/LZ-1600D/LZ-1600-2R | LZ-2000/LZ-2000D/LZ-2000-2R | |||||||||||||||||||||||||
| 射出系統 | 螺桿直徑 | mm | 25 | 28 | 30 | 25 | 30 | 35 | 30 | 35 | 40 | 35 | 40 | 45 | 40 | 45 | 50 | 45 | 50 | 55 | 50 | 55 | 60 | 55 | 60 | 65 | ||||||||
| 射出壓力 | kg/cm2 | 2150 | 1715 | 1495 | 2150 | 1740 | 1280 | 2645 | 1945 | 1485 | 2170 | 1660 | 1313 | 2200 | 1738 | 1408 | 2200 | 1800 | 1492 | 2150 | 1777 | 1493 | 2203 | 1851 | 1252 | |||||||||
| 理論射出容量 | cm3 | 49 | 62 | 70 | 60 | 85 | 115 | 99 | 135 | 175 | 144 | 188 | 238 | 200 | 254 | 314 | 286 | 353 | 427 | 392 | 475 | 565 | 594 | 707 | 830 | |||||||||
| 射出重量 | g | 44 | 55 | 62 | 53 | 76 | 101 | 87 | 119 | 155 | 128 | 166 | 210 | 176 | 224 | 277 | 255 | 312 | 377 | 350 | 420 | 500 | 558 | 664 | 780 | |||||||||
| OZ | 1.5 | 1.9 | 2.2 | 1.9 | 2.7 | 3.6 | 3.1 | 4.2 | 5.5 | 4.5 | 5.9 | 7.4 | 6.2 | 7.9 | 9.8 | 8.9 | 11 | 13.3 | 12.2 | 14.8 | 17.6 | 19.7 | 23.4 | 27.5 | ||||||||||
| 射出率 | cm3/sec | 63 | 80 | 91 | 63 | 91 | 125 | 91 | 125 | 163 | 125 | 163 | 206 | 150 | 190 | 235 | 190 | 235 | 284 | 235 | 284 | 339 | 284 | 339 | 397 | |||||||||
| 螺桿行程 | mm | 100 | 120 | 140 | 150 | 160 | 180 | 200 | 240 | |||||||||||||||||||||||||
| 螺桿轉速 | rpm | 0-350 | 0-350 | 0-350 | 0-350 | 0-350 | 0-350 | 400 | 400 | |||||||||||||||||||||||||
| 射出速度 | mm/s | 130 | 130 | 130 | 130 | 120 | 120 | 120 | 120 | |||||||||||||||||||||||||
| 溫度控制段數 | - | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||||||||||||||||||||||||
| 鎖模系統 | 鎖模力 | tons | 35 | 45 | 60 | 80 | 100 | 120 | 160 | 200 | ||||||||||||||||||||||||
| 開模力 | tons | 3.8 | 4.3 | 9.2 | 14 | 17 | 20 | 20 | 25 | |||||||||||||||||||||||||
| 固定臺面 | 模板尺寸 | mm | 480*330 | 530*380 | 650*490 | 750*520 | 820*600 | 920*760 | 1060*800 | 1730*765 | ||||||||||||||||||||||||
| 柱內間距 | mm | 350*200 | 390*240 | 490*330 | 550*330 | 590*380 | 660*500 | 760*500 | 1020*455 | |||||||||||||||||||||||||
| 單滑板尺寸 | mm | 345*350 | 386*420 | 485*500 | 545*500 | 585*550 | 620*750 | 750*750 | 1000*730 | |||||||||||||||||||||||||
| 轉盤臺面 | 模板尺寸 | mm | 700 | 800 | 900 | 1000 | 1100 | 1300 | 1600 | 1800 | ||||||||||||||||||||||||
| 最大容模尺寸 | mm | 400*220 | 420*270 | 430*310 | 500*330 | 560*350 | 710*435 | 750*600 | 840*650 | |||||||||||||||||||||||||
| 最小模厚 | mm | 140 | 160 | 200 | 250 | 250 | 300 | 350 | 400 | |||||||||||||||||||||||||
| 開模行程 | mm | 180 | 200 | 200/250 | 250 | 250 | 300 | 350 | 400 | |||||||||||||||||||||||||
| 開模距離 | mm | 320 | 360 | 400(固定)/450(旋轉) | 500 | 500 | 600 | 700 | 800 | |||||||||||||||||||||||||
| 電力系統 | 頂出力 | tons | 1.5 | 1.5 | 1.5 | 3 | 3 | 5 | 6 | 6 | ||||||||||||||||||||||||
| 頂出行程 | mm | 37(固定) | 100(滑動,旋轉) | 37(固定) | 100(滑動,旋轉) | 37 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 100 | ||||||||||||||||||
| 最大壓力 | kg/cm2 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 170 | |||||||||||||||||||||||||
| 油箱容量 | liters | 00(固定工作臺)/140(滑動)/160(旋轉) | 120(固定工作臺)/160(滑動,旋轉) | 165(固定工作臺)/260(滑動)/290(旋轉) | 200(固定工作臺)/280(滑動,旋轉) | 310(固定工作臺)/330(滑動,旋轉) | 350(固定工作臺)/380(滑動,旋轉) | 480(固定工作臺)/560(滑動.旋轉) | 510(固定工作臺,滑動,旋轉) | |||||||||||||||||||||||||
| 冷卻水用量 | liters/hr | 50 | 50 | 60 | 80 | 80 | 80 | 80 | 80 | |||||||||||||||||||||||||
| 電機 | kw | 5.5 | 5.5 | 7.5 | 18.5 | 22 | 30 | 37 | 47 | |||||||||||||||||||||||||
| 電熱 | kw | 4.5 | 5.8 | 6.6 | 8.8 | 11 | 13 | 16 | 17 | |||||||||||||||||||||||||
| 平均電量 | kw | 10 | 11.3 | 14.1 | 27.3 | 33 | 43 | 53 | 64 | |||||||||||||||||||||||||
| 其他 | 機器重量 | tons | 1.2 | 1.4 | 1.6 | 1.5 | 1.8 | 3.2 | 2.7 | 2.9 | 3.9 | 2.8 | 3.0 | 4.7 | 3.7 | 4.0 | 7.5 | 5.7 | 6.5 | 8.5 | 7.9 | 8.5 | 11 | 11 | 12 | 21 | ||||||||
| 機器尺寸 | m | 1.76*0.95*2.18 | 1.87*0.95*2.27 | 2.15*1.4*2.3 | 1.9*1.1*2.5 | 2.1*1.1*2.6 | 2.3*1.4*2.6 | 2.2*1.2*2.8 | 2.4*1.25*2.85 | 2.7*1.75*2.6 | 2.1*1.2*3.1 | 2.4*1.2*3.2 | 2.8*1.7*2.9 | 2.3*1.4*3.0 | 2.5*1.4*3.1 | 2.74*1.7*2.9 | 2.6*1.6*3.5 | 3.0*1.6*3.6 | 3.1*2.3*3.3 | 2.9*1.8*3.8 | 3.3*1.8*3.9 | 3.4*2.4*3.3 | 3.1W2.0*H4.7 | 3.2*W2.2*H4.9 | 4*3*3.4 | |||||||||
